一款低噪声 D 类音频功放系统方案设计

前言

LTK52338 是面向专业音响、家庭影院、大功率音箱的高性能 D 类立体声功放，工作电压5V–26.5V 超宽压（支持24V供电）、
2×50W@4Ω 稳定输出、主从频率同步、超低底噪、低 EMI，采用ETSSOP-28 热增强封装，差分输入 + 全保护设计，是
大功率、高保真、多机同步音频系统的优选芯片。

一、 核心参数

• 供电：5V–26.5V（完美支持 12V/24V 系统）

• 输出：BTL 2×50W@4Ω；PBTL 单声道最高 100W

• 架构：D 类无滤波器，全差分输入

• 音质：60μV 超低底噪，低失真，无爆破音

• 特色：主从 SYNC 同步、AM 抗干扰、PLIMIT 功率限制

• 保护：过温 / 欠压 / 过压 / 短路自恢复 / 直流检测护喇叭

• 封装：ETSSOP-28（高热效、易量产）

二、 引脚定义与功能说明

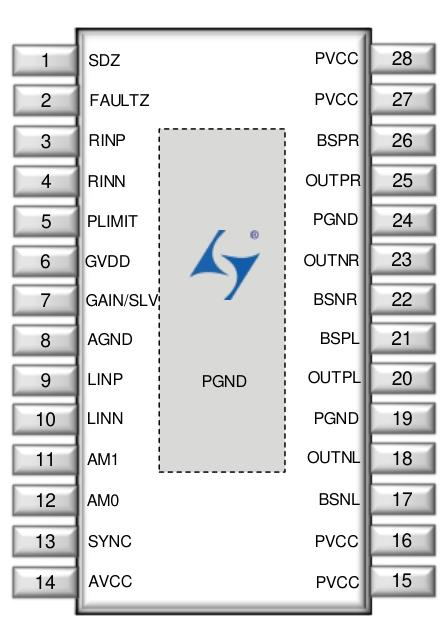

→ 直观展示芯片引脚编号、位置与排列，方便接线与 PCB 对位

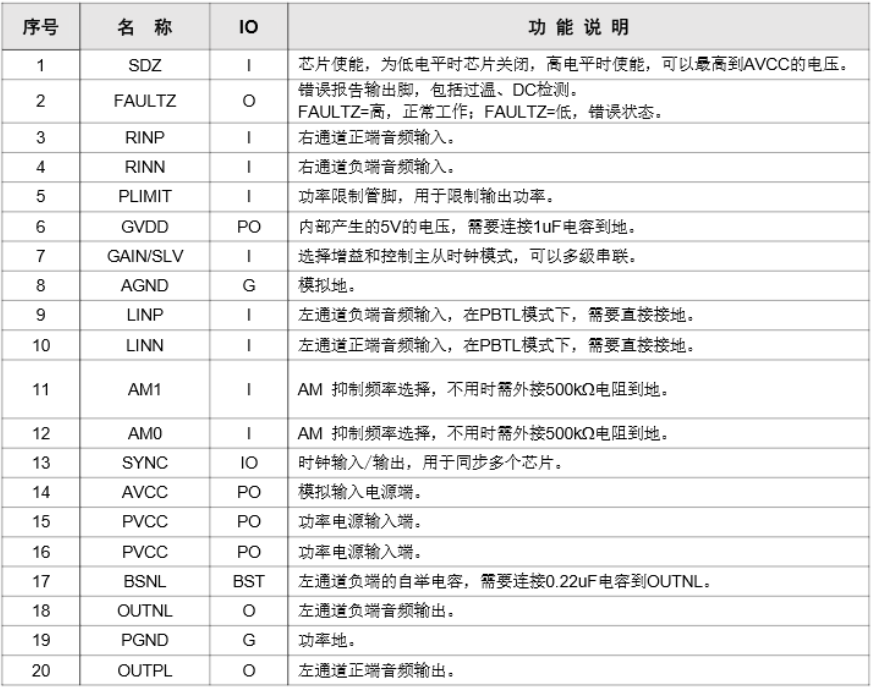

→ 清晰标注每个引脚名称、功能、输入输出类型，接线不踩坑

三、 典型应用与电路参考

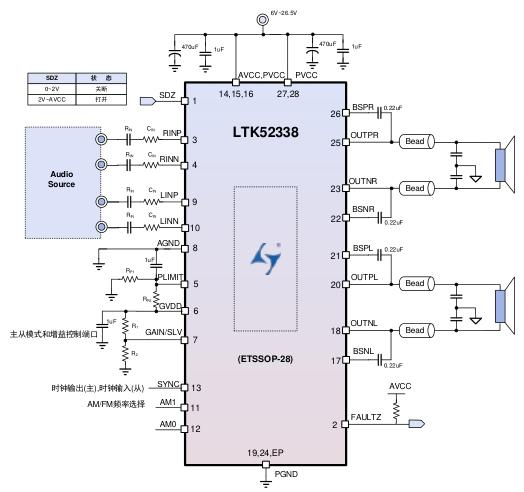

→ 完整标准应用电路，包含供电、输入、输出、外围元件，可直接抄板设计

四、 PCB 布局与生产实操

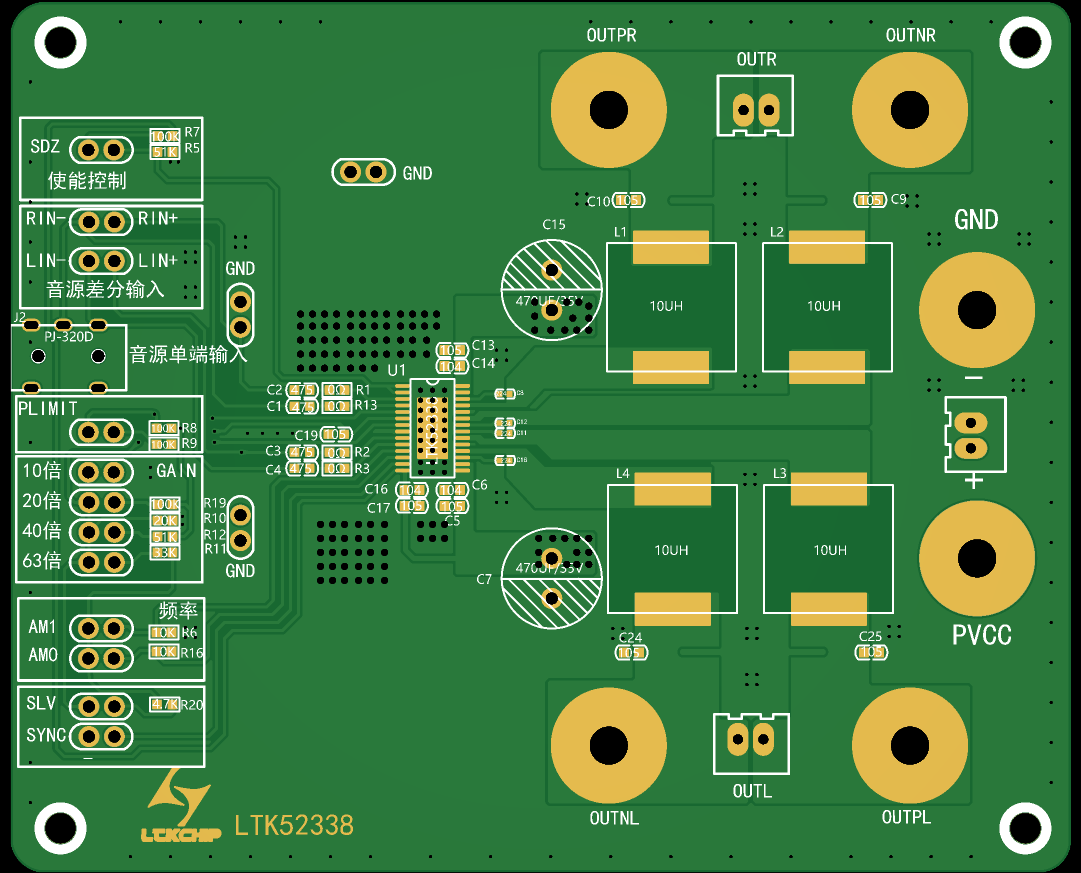

→ 顶层元件摆放、大电流走线、差分输入、电源滤波最优布局参考

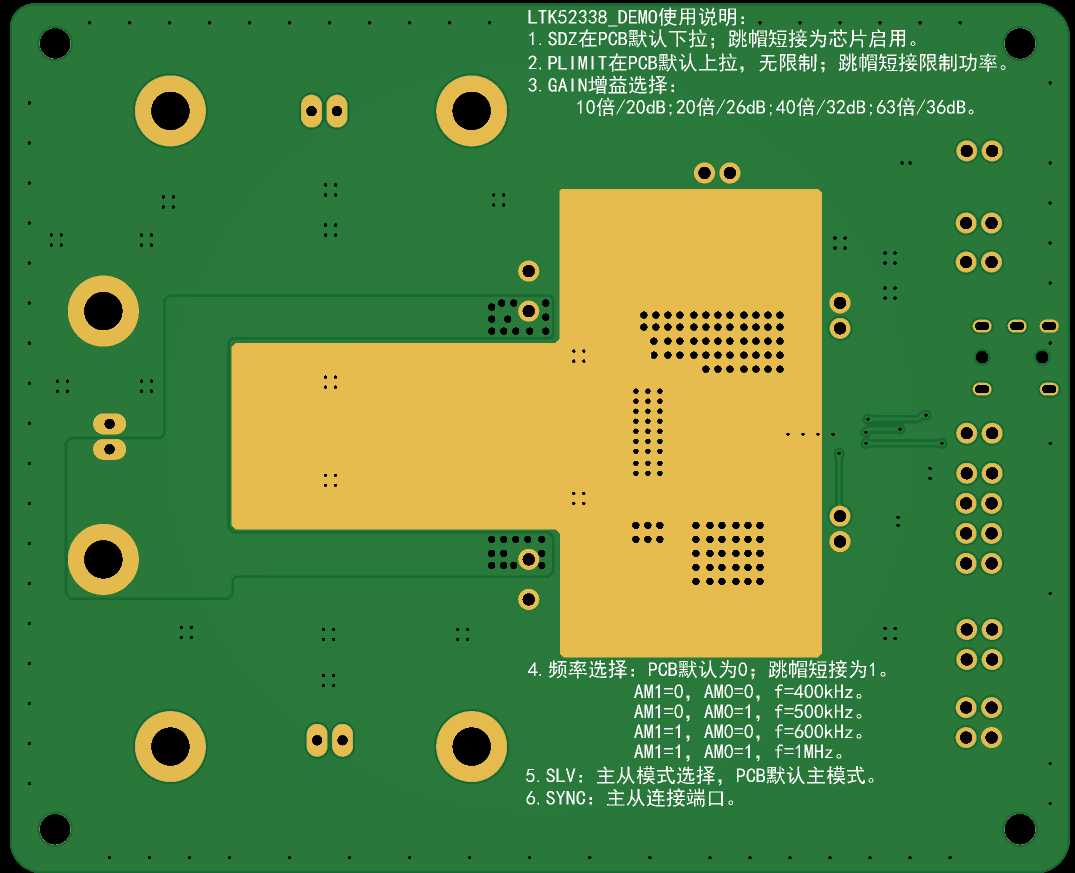

→ 底层大面积接地、散热焊盘过孔、功率地与信号地分区参考

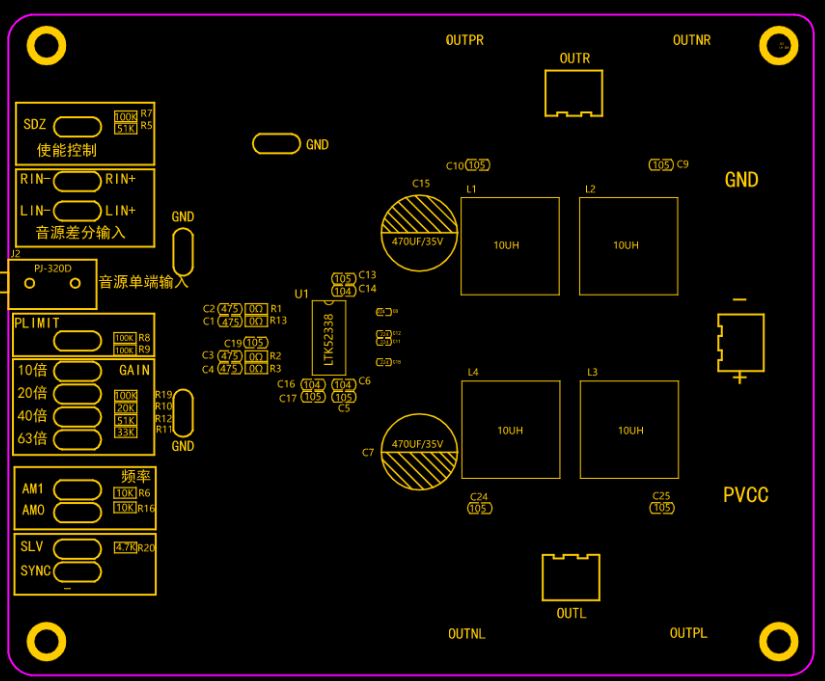

→ 标注所有元件位号、封装、极性，直接用于 SMT 贴片生产

PCB 设计要点

• 大电流走线短、粗、少过孔

• 散热焊盘大面积敷铜 + 多过孔接地

• 差分输入对称布线，远离功率线

• 输出可加磁珠 + 1nF 电容进一步降低 EMI

五、核心优势

1. 多机同步 + 抗 AM 干扰：主从 SYNC 同步，多片联用无干扰，避开收音频段

2. 2×50W 大功率 + 宽压：5V–26.5V 全覆盖，24V 直供，一芯适配多产品

3. 超低底噪 + 差分输入：静音无电流声，音质干净，适合高保真设备

4. 全保护 + 护喇叭：功率限制 + 直流检测，防烧喇叭、防过载、防短路

5. 高热封装：ETSSOP-28 底部大散热焊盘，大功率更稳定

六、适用场景

• 大功率蓝牙音箱、拉杆音响、专业扩音器

• 电视音响、家庭影院、2.1 声道系统

• 商用音频、多单元同步音响系统

• 5V–26.5V 宽压大功率音频设备

总结

LTK52338 集2×50W 大功率、5–26.5V 宽压、主从同步、超低底噪、全保护于一体，
搭配 ETSSOP-28 高热封装，是专业级立体声 / 单声道大功率音频设备的稳定高性能方案。
