LTK53107:单节3.7V,4欧,10W, 工作电压:3V~8.5V 优选:LTK53107 AB/D 类功放

发布时间:2026/7/6 15:14:20 分类:技术分享 阅读:

单节3.7V,4欧,10W,

工作电压:3V~8.5V

优选:LTK53107 AB/D 类功放

前言

便携式小音响市场,小体积、大功率、长续航” 已成为核心需求,而传统功放芯片往往面临 “体积与功率难兼顾的痛点。针对这一市场诉求,推出LTK53107 自适应电感内置升压单声道功放 IC,以 ESOP-10 紧凑封装、15W@3Ω 强劲输出、AB/D 类双模切换及高性价比优势,完美适配蓝牙音箱、便携扩音器等小型音频设备,成为中端市场的高性价比优选。

一、核心参数与封装亮点

LTK53107 采用ESOP-10 环保封装,紧凑封装大幅节省 PCB 布局空间,底部集成散热焊盘,焊接后与 PCB 敷铜相连可快速散热,保障 15W 大功率输出时的温度稳定性

核心关键参数:

• 工作电压:3V~8.5V,适配单电池供电;

• 输出功率:15W@3Ω(THD+N=10%),12W@4Ω(THD+N=10%);

• 升压规格:自适应电感升压,最高可达 10V

• 核心功能:AB/D 类双模切换、扩频抗干扰、多重安全保护

• 关键特性:D 类模式效率≥82%,关断电流<10μA,信噪比 80dB;

• 封装规格:ESOP-10(符合 ROHS 环保要求)。





二、核心优势:高性价比 + 性能均衡

1. 自适应升压 + 低功耗,续航与功率双优

内置大电流异步电感式升压模块,采用智能动态升压逻辑:静态电流低至 3mA(AB 类)/21mA(D 类);相比传统固定升压方案,延长便携设备续航 10%-15%,完美平衡功率与续航

2. AB/D 类双模 + 扩频抗干扰,多场景灵活适配

通过 VCTRL 引脚一键切换工作模式,适配不同设备需求:

D 类模式:分扩频(1.6V-1.9V)与非扩频(>2.1V),效率高、发热低,扩频模式可降低 EMI 干扰,无需额外滤波器即可过 EMC 测试;

AB 类模式1.0V-1.4V):消除对 FM 射频的干扰,适配带收音功能的便携音箱、导航仪等设备。模式切换前关断芯片 60ms 即可避免异常,保障设备稳定



3. 小封装 + 极简设计,量产成本可控

外围电路物料成本双低;推荐 4.7uH 升压电感、470uF+1uF 滤波电容,元器件选型通用、大幅降低厂商生产成本。



4. 多重保护 + 高可靠性,使用更安心

集成全方位安全保护机制,为芯片与终端设备保驾护航:

过温保护:结温超 160℃自动关断,回落至 140℃恢复工作;

欠压保护:电源电压低于 2.8V 启动保护,防止电池过放;

过流 / 短路保护:输出短路 / 过流时自动限流,故障解除后恢复;

电感限流调节ILIMIT 引脚外接电阻,可灵活设置 3.2A-6.2A

三、引脚定义与快速配置

LTK53107 共 10 个引脚,功能分区清晰、配置操作便捷,核心控制引脚可快速匹配不同产品定位


直观展示芯片引脚分布、引脚编号及对应位置,便于 PCB 布局与接线参考,快速匹配引脚功能。

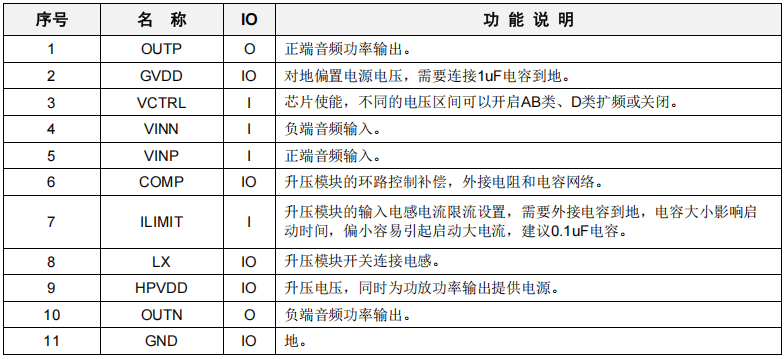

详细标注各引脚名称、IO 属性及核心功能核心引脚快速配置表



四、典型应用与 PCB 实操参考

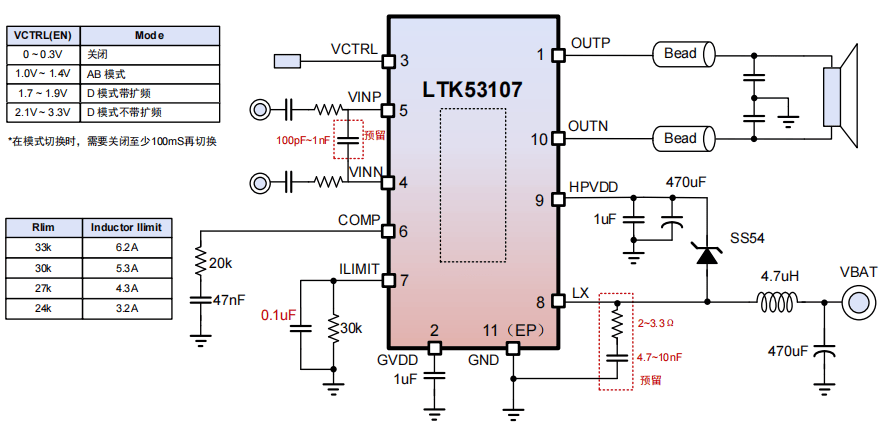

1. 典型应用原理


清晰展示芯片完整应用电路,包含电源供电、信号输入、功率输出、外围元器件搭配等核心接线,可直接作为电路设计参考,大幅缩短研发周期。



2. PCB 布局设计

LTK53107 的 PCB 布局直接影响性能发挥,以下为顶层 + 底层全套实操布局参考,配套设计要求,助力厂商快速量产、规避设计问题。

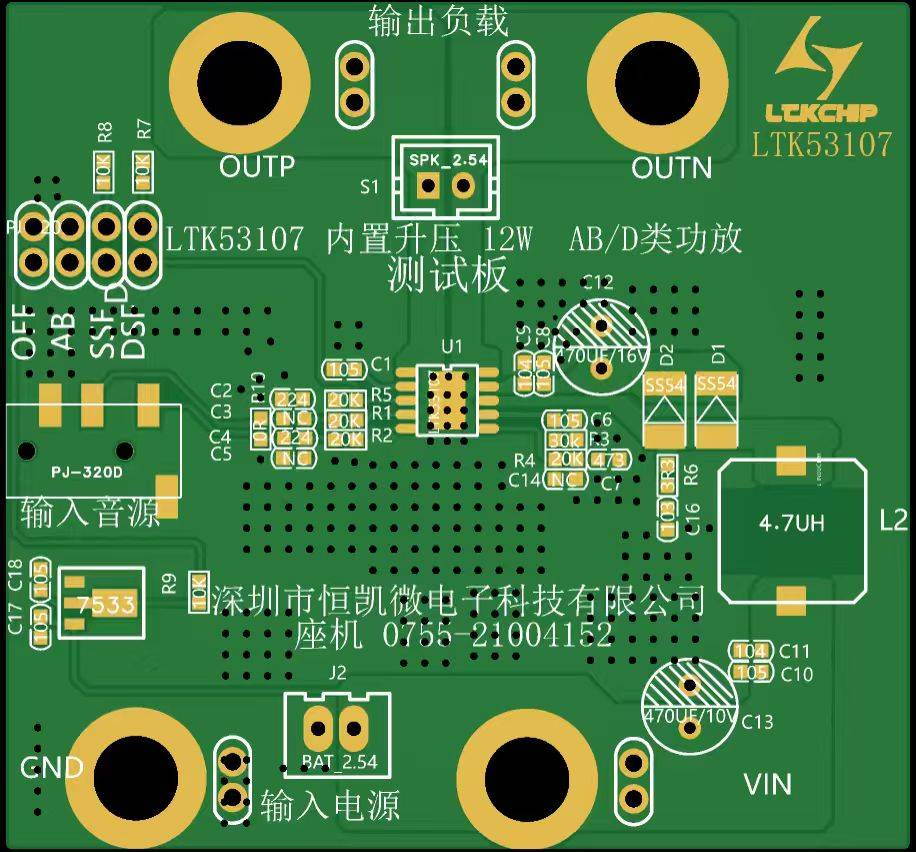

顶层核心优化大电流路径与信号输入:升压电感、肖特基二极管紧贴 LX 引脚放置,走线短而粗(宽度≥0.6mm)且无过孔,减少寄生阻抗;输入电容、电阻靠近 VINP/VINN 引脚,采用包地走线设计,抑制噪声耦合,保障音频输入纯净。

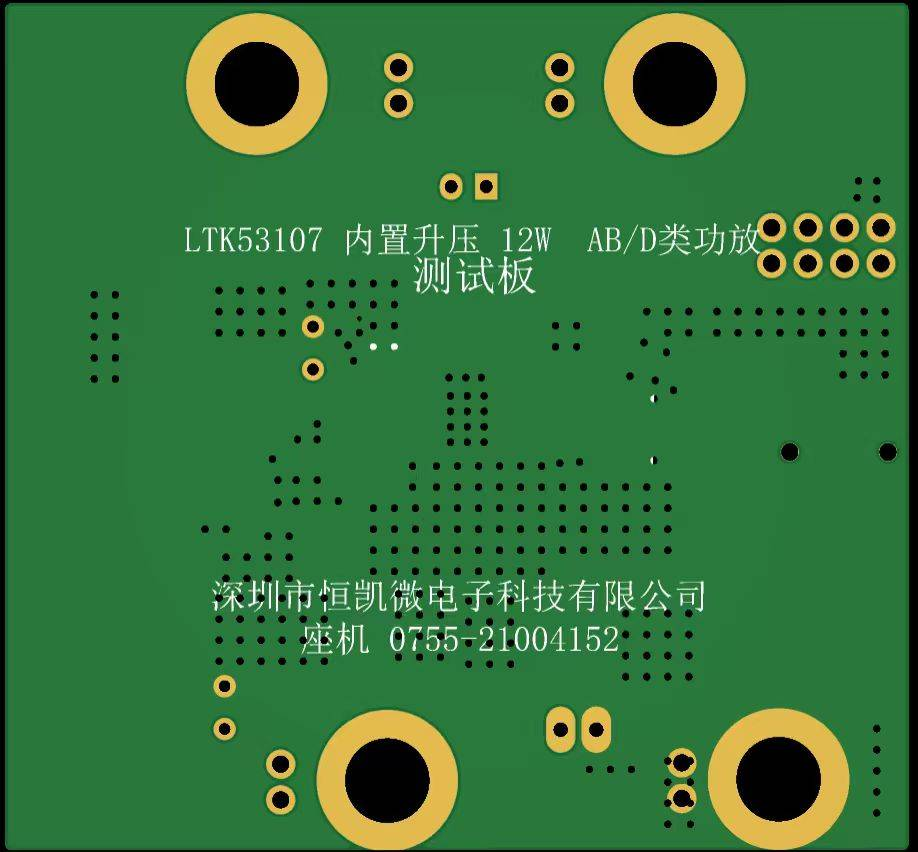

底层以大面积覆铜为主:与芯片底部散热焊盘通过多个过孔紧密连接,强化散热效率;电源退耦电容接地端靠近芯片衬底,功率地与信号地合理分区,避免相互干扰;输出走线远离电源布线,进一步降低 EMI 风险。



3. 贴片实操参考


精准标注芯片及所有外围元器件的贴片位置、封装规格、极性方向,完全适配自动化 SMT 生产线,可直接用于量产排版,减少试产调试次数,降低生产损耗



PCB 设计关键要求

1. 升压电感、LX 引脚、肖特基二极管之间走线同层无过孔,减少大电流通路损耗;

2. 电源输入 VBAT、HPVDD 处的退耦电容紧贴引脚放置,形成最短电流回路;

3. 差分输入的 VINP/VINN 电阻、电容尽量匹配,单端输入时保证走线对称;

4. 输出脚 OUTP/OUTN 到喇叭的走线尽量短,宽度≥0.5mm,降低阻抗;

5. 芯片底部散热焊盘需大面积敷铜,并通过过孔与底层连通,提升散热效果。



五、应用场景与选型价值

核心应用场景 LTK53107 凭借小封装、大功率、宽压适配、高性价比的核心优势,可广泛应用于各类小型便携音频设备,是中端单声道音频产品的核心选型:

蓝牙音箱、智能便携音箱、桌面迷你音箱;

便携扩音器、小型拉杆音箱;

高性价比选型价值

1. 功能集成度高:将自适应升压、AB/D 双模、扩频抗干扰、多重保护四大核心功能高度集成于 ESOP-10 小封装,适配小型设备紧凑布局;

2. 研发量产成本低:外围元器件为通用型号,应用原理图、PCB 布局、贴片图全套参考资料齐全,大幅缩短研发周期,降低试产与量产成本;

3. 场景适配性强3V-8.5V 适配单锂电,一款芯片满足多款设备供电需求,多模式可灵活配置,

核心选型清单

• 芯片型号:LTK53107

• 核心优势:15W 大功率、ESOP-10 小封装、自适应电感升压、AB/D 双模切换、扩频抗干扰、高性价比

• 关键参数:3-8.5V 供电、15W@3Ω/12W@4Ω、最高升压 10V、D 类模式效率≥82%

• 封装规格:ESOP-10
