前言

深圳市恒凯微电子科技有限公司是一家专注于电子元器件研发与代理的专业企业，深耕IC 等领域多年，产品广泛应用于蓝牙音箱、摄像头、耳机、智能终端等各类消费电子设备。公司凭借 “高性价比、稳定可靠” 的核心优势，公司已构建起覆盖音频功放、电源管理的完整产品矩阵，为终端厂商提供从芯片选型到量产落地的全链条支持，深受市场认可。

   当前音频设备市场正迎来技术升级与需求扩容的双重机遇，2024 年国内音频放大器 IC 市场规模已达 187.3 亿元，其中 D 类功放凭借高能效比、小型化优势占据 68.4% 的出货量份额。终端厂商在追求大功率输出的同时，对音质纯净度、低功耗续航提出了更高要求，传统功放芯片难以平衡功率、音质与成本的矛盾。针对这一市场痛点，深圳市恒凯微电子科技有限公司推出 HDX6890S 自适应电感升压立体声功放 IC，以 2×12W 大功率输出、四级防破音技术、宽电压适配及高兼容性，成为中高端蓝牙音箱、便携影音设备的核心选型。

   恒凯微电子此前已推出 HDX6860A、HDX6889A 等多款高性能功放产品，HDX6890S 作为立体声大功率升级款，进一步完善了公司在中高端音频功放领域的布局，为国产替代浪潮下的终端厂商提供了高性价比解决方案。下面就来详细拆解这款芯片的核心优势与技术亮点。

一、HDX6890S 自适应电感升压功放 IC 外观与封装解析

HDX6890S 采用ETSSOP-20 标准封装，整体设计紧凑规整，充分兼顾散热效率、SMT 贴片便捷性与 PCB 布局空间，，实现左右声道信号物理隔离，有效降低声道间串扰，保障立体声分离度与音质纯净度。

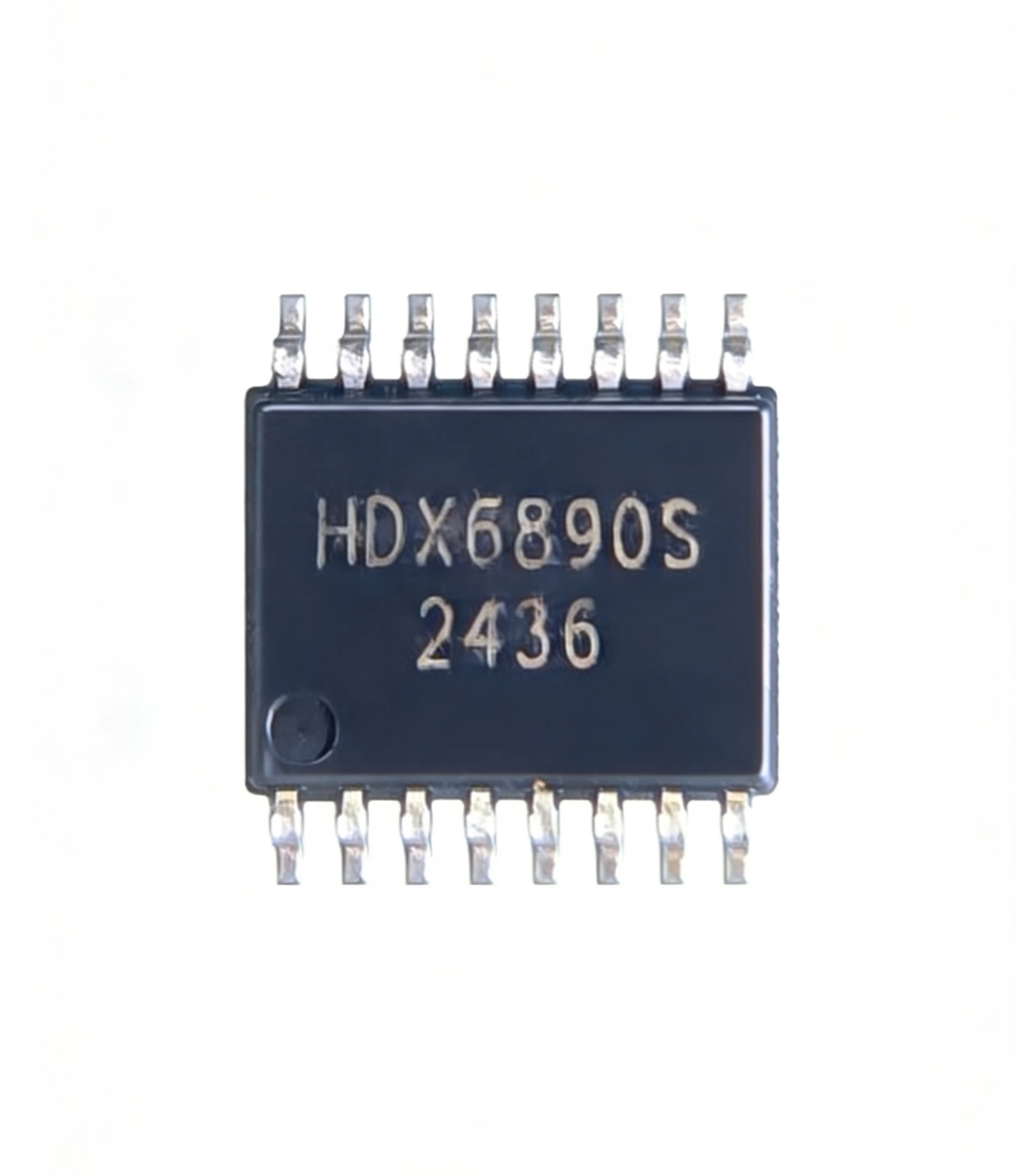

   芯片正面丝印清晰完整，标注型号 “HDX6890S”。芯片底部自带功率地散热焊盘，可直接贴合 PCB 大面积敷铜区域，配合封装热阻优化（芯片到 PCB 表面热阻仅 18℃/W），

   宽工作电压范围 2.7V~5.3V，适配单节锂电池供电场景；在 3Ω 负载下可稳定输出 2×12W 大功率，升压输出电压稳定 8.5V，支持 AB/D 类模式切换，内置四级防破音功能，对标 HT878、CS83785 等主流竞品，无需大幅修改 PCB 设计，降低厂商研发成本。

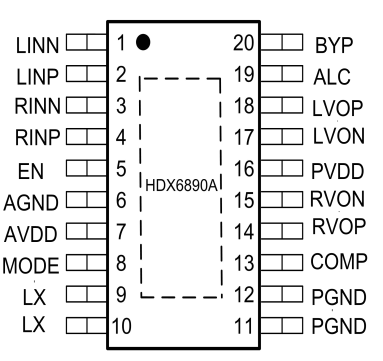

二、HDX6890S 引脚分布与功能详解

引脚功能分区逻辑清晰，分为音频信号输入、控制使能、电源供电、升压开关、音频输出、接地补偿六大模块，左右声道输入输出引脚对称排布，便于 PCB 差分走线设计，同时内置下拉电阻、保护电路，简化外围调试难度，支持 AB/D 类模式切换与四级防破音模式调节。

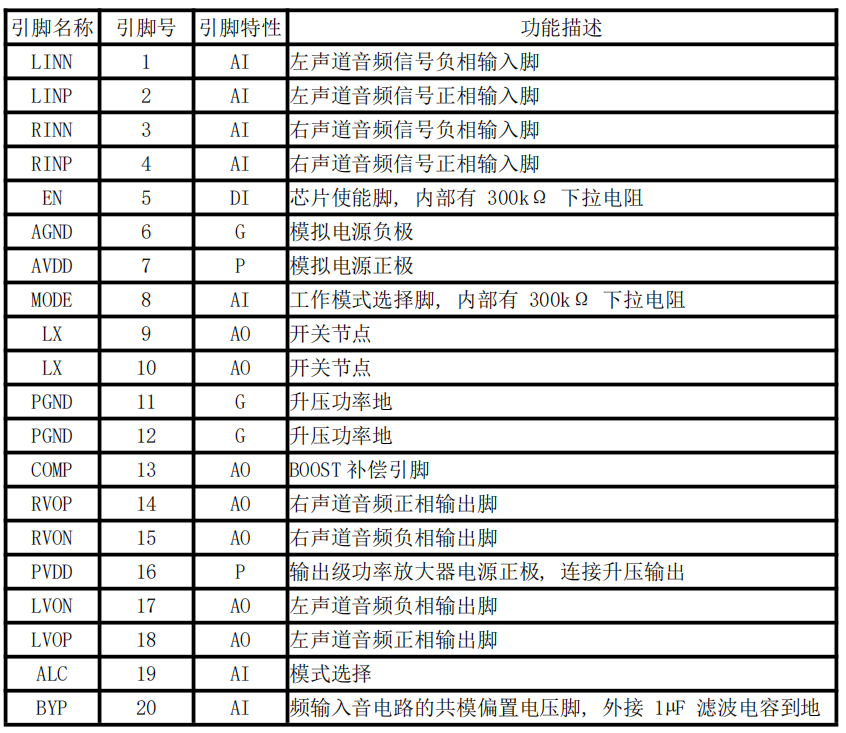

为方便方案开发与电路设计，现将各引脚编号、属性、功能详细整理如下，精准对应引脚分布图标注，便于工程师快速查阅、设计布线：

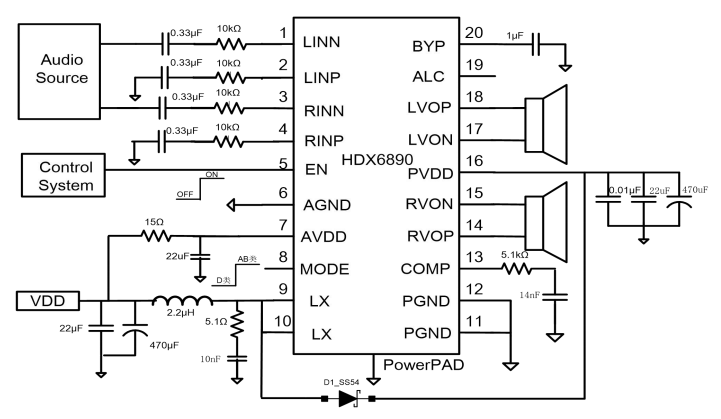

三、HDX6890S 典型应用原理图与外围电路设计

HDX6890S 外围电路设计极简，无需复杂元器件搭配，即可实现完整功能运行，核心外围包括输入滤波电容、增益调节电阻、升压电感、肖特基二极管、输出滤波电容、RC 缓冲电路等，同时支持自适应电感升压、AB/D 类模式切换、四级防破音调节等功能，工程师可根据实际应用场景，微调外围参数适配不同负载、功率需求。

   芯片支持差分或单端音频信号输入，内置 18KΩ 输入电阻与 450KΩ 反馈电阻，可通过公式精准调节系统增益（Gain=450K/(18K+Ri)），输入电容与电阻构成高通滤波器，可根据扬声器性能灵活配置，兼顾低频重现与噪声控制。同时优化开关机 POP 音抑制电路，配合 40ms 启动延时设计，彻底消除上电、下电时的冲击噪声，提升产品高级感。

核心外围器件选型建议：BOOST 升压电感推荐 2.2-3.3uH，直流阻值 DCR≤50mΩ，饱和电流 ISAT≥6.0A；肖特基二极管推荐一颗 3A（5A）、40V 型号（如 SS34、SS54）；输入电容选用 0.1-1.0μF，PVDD 引脚搭配 0.1μF//10μF//470μF 滤波电容，保障升压稳定性与电压纹波控制；输出端搭配 4.7Ω+4.7nF RC 缓冲电路，降低 EMI 干扰与感性负载电压尖峰，适配电磁兼容要求。

四、HDX6890S 内部核心电路模块深度拆解

通过外观与引脚解析，我们清晰了解了 HDX6890S 的封装优势与布局逻辑，下面深入内部电路层面，拆解其五大核心功能模块，揭秘其适配电竞影音、便携音箱的技术内核：

1. 自适应 8.5V 电感升压模块

该模块为芯片核心功率单元，采用智能信号检测技术的自适应电感升压架构，区别于传统固定升压方案，可根据输入音频信号强度自动启停升压电路：小信号、低音量场景下，升压电路关闭，功放直接由电池供电，静态电流低至 9mA，极致节能；大信号、高音量场景下，升压电路快速启动，将电压升至 8.5V 为功放供电，实现 2×12W 大功率不失真输出，兼顾效率与音量。模块内置软启动、限流功能，升压频率 500KHz，最大占空比 80%，电感峰值电流 9A，运行稳定无震荡，有效突破低压供电下的功率瓶颈。

2. 立体声双声道功放模块

搭载对称式双声道功放单元，支持 AB/D 类模式自由切换，通过 MODE 引脚电压精准控制：D 类模式效率高达 90% 以上，发热极低，适合长时间游戏、影音播放；AB 类模式总谐波失真 + 噪声（THD+N）低至 0.05%，音质细腻还原度高，适合对音质要求较高的音乐播放场景。双声道同步控制电路优化延迟问题，声音输出无卡顿、无偏移，电竞游戏中的脚步声、爆炸声等方位音效更清晰，大幅提升用户临场感，同时满足蓝牙音箱 TWS 互联的声场同步需求。

3. 四级 ALC 防破音控制模块

针对大音量、大动态音效易出现的削波失真、破音痛点，内置四级 ALC 自动增益限幅模式，通过 ALC 引脚外接不同电阻实现切换：一级模式（ALC 悬空）为响度优先，失真可控；二级模式（180KΩ 接地）为均衡响度与失真；三级模式（25KΩ 接地）为低失真优先；四级模式（直接接地）为极致纯净音质。该设计不仅优化了听觉体验，更能有效保护喇叭单元，避免过载损坏，解决了终端厂商 “追求高响度与喇叭安全” 的核心矛盾。

4. 超低噪声与 EMI 优化模块

内置专用 CLICK-and-POP 噪声抑制电路，在上电、下电、模式切换过程中，彻底消除喇叭杂音、爆音问题；同时采用超低 EMI 设计，优化开关节点走线与滤波架构，ESD 人体静电模式耐受度达 ±4000V，不会干扰蓝牙、WiFi 等无线模块，适配多模块集成的智能终端设备。这一特性使芯片在复杂电磁环境下仍能稳定工作，降低终端产品的电磁兼容测试难度。

5. 全方位自恢复保护模块

集成欠压锁定（UVLO）、过流保护（OCP）、过温保护（OTP）三重自恢复保护：欠压保护阈值 2.2V，电压过低时自动关断输出，避免电池过放；过流 / 短路保护触发后进入打嗝模式，故障解除后自动恢复工作；过温保护阈值 160℃，迟滞温度 20℃，温度回落自动重启。全方位保障芯片与终端设备安全，适配长时间高负载运行场景，提升产品可靠性与使用寿命。

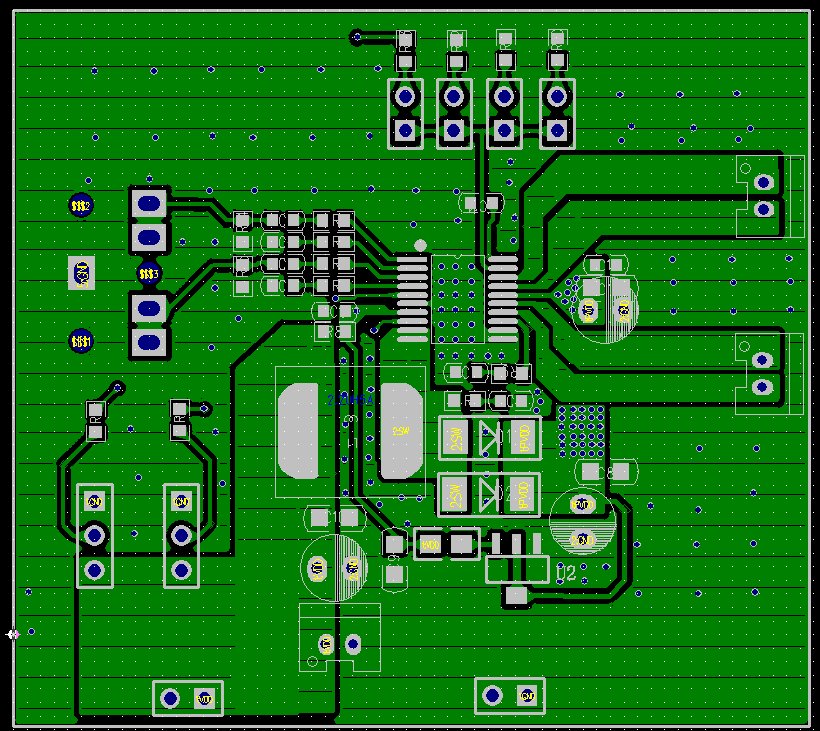

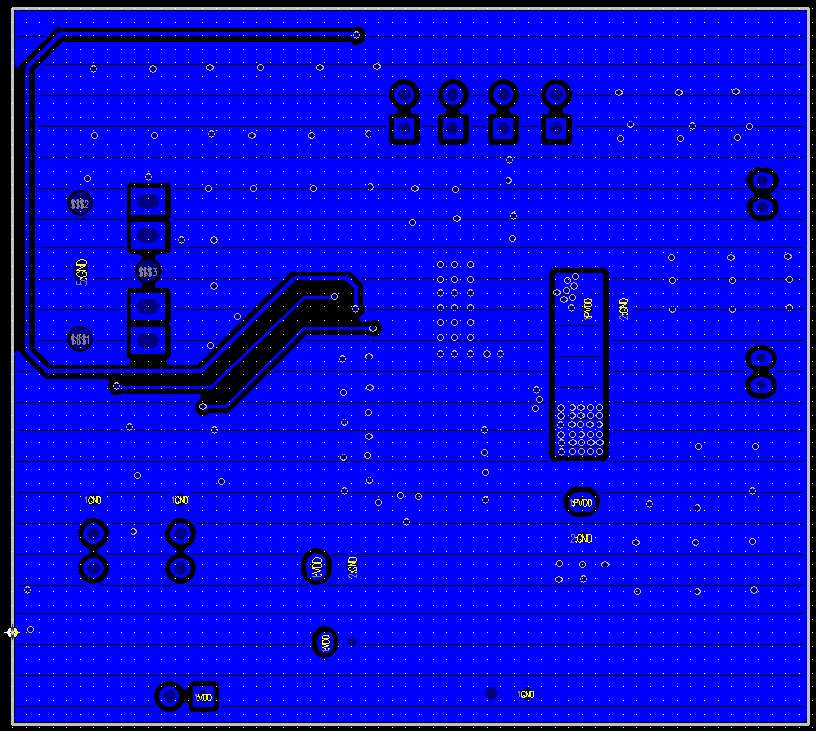

五、HDX6890S PCB 布局与贴片工艺设计规范

PCB 布局与贴片工艺直接影响 HDX6890S 的性能发挥、散热效率与 EMI 表现，量产阶段需严格遵循以下设计规范，保障产品稳定性与一致性：

1. PCB 布局核心规范

PCB 设计优先保证大电流路径短而粗，电源到电感、电感到 LX 引脚走线宽度不小于 6mm；输出引脚到喇叭走线宽度不小于 0.5mm；AVDD、PVDD 滤波电容紧贴芯片引脚放置，底部散热焊盘大面积敷铜，通过过孔连接底层铺地，强化散热效果；左右声道输入走线对称一致，远离功率布线，减少干扰；EMI 磁珠和电容尽量靠近相应的输出管脚，电容地接在功率地的回路上，使输出端、磁珠、电容和功率地之间的环路面积最小，最大程度降低电磁辐射。

2. 贴片工艺要求

防止高温损坏芯片；整板贴片完成后，需检测升压电路、输出声道、保护功能是否正常，确保量产良率。芯片采用管装包装，便于自动化生产线进料与管理，提升生产效率。

六、拆解总结

深圳市恒凯微电子 HDX6890S 自适应电感升压立体声功放 IC，精准切入中高端音频设备的核心需求，在功率输出、音质表现、可靠性与兼容性四大维度实现突破，是国产音频功放芯片的优质代表。

外观封装层面，ETSSOP-20 规整封装兼顾散热与贴片便捷性，引脚分区合理、信号隔离度高，适配紧凑式终端结构，批量生产兼容性强；内部电路层面，自适应电感升压架构突破低压供电瓶颈，对称双声道功放模块打造高分离度声场，四级防破音技术优化大音量音质，全方位保护机制保障长期稳定运行，技术调校贴合消费电子与电竞影音场景需求。

核心优势方面，2×12W 大功率输出满足大动态音效需求，8.5V 自适应升压解决单节锂电池供电限制，0.05% 超低 THD+N 保障高保真音质，四级防破音 + 多重保护提升产品可靠性，。该芯片可广泛应用于便携式蓝牙音箱、双声道电竞桌面音箱、车载导航仪、便携扩音器等产品，为终端厂商提供高性价比、高竞争力的音频解决方案。

未来，随着音频设备向智能化、高保真方向升级，深圳市恒凯微电子科技有限公司将持续深耕功放 IC 领域，迭代推出更具创新性的产品，助力国产音频芯片在全球供应链中占据更重要地位，为终端厂商提供更全面的技术支持与产品服务。

最后附上 HDX6890S 核心物料清单，方便大家查阅：

·芯片型号：HDX6890S

·封装形式：ETSSOP-20

·工作电压：2.7V~5.3V

·输出功率：2×12W@3Ω

·升压电压：8.5V

·工作模式：AB/D 类可切换

·核心功能：四级防破音、自适应电感升压、超低 EMI、自恢复保护

·对标型号：HT878、CS83785

·应用场景：蓝牙音箱、电竞外设、导航仪、扩音器等

·厂商信息：深圳市恒凯微电子科技有限公司（电话/微信同号：15112575574）
