LTK5325 SOP-16 2.8V-5.5V电感内置升压6.5V，2*5.3W功放芯片
LTK5325 SOP-16
2.8V-5.5V电感内置升压6.5V，2*5.3W功放芯片
前言
传统电荷泵升压随着电池电量下降，效率也会降低，如果需要一款电池满电与低电效率较为平衡、而性价比又高的双通道内置升压功放芯片。
LTK5325孕育而生
LTK5325是深圳市恒凯微推出的单节锂电供电内置异步升压 G 类音频功率放大器，专为双声道音频场景设计，简单的封装与高性价比，是蓝牙音箱、智能音箱、拉杆音箱、等各类便携音频产品的优选功率放大方案。
一、核心特性
✅ 供电电压范围2.8V-5.5V，适配单节锂电池供电
✅ 内置异步BOOST自适应升压，典型升压输出 6.5V
✅ 双声道立体声输出，4Ω+33uH 负载下 2×5.3W（THD+N=10%）
✅ 两种防破音（ALC）模式可选，精准抑制破音
✅ 支持AB/D 类模式管脚可控切换，AB 类降低 FM 干扰，D 类高效能放大
✅ 超低底噪、内置短路、欠压、过温三重保护，大幅提升芯片工作稳定性
✅ 全差分输入结构，强化 RF 噪声抑制，抗干扰能力突出
✅ 标准SOP-16 封装（10mm×6mm），布局紧凑，适配小型化 PCB 设计二、关键电气参数
关键参数 | 规格值 | 测试条件 |
输入电压范围 | 2.8V~5.5V | |
BOOST 升压典型电压 | 典型 6.5V | VBAT=3.7V |
最大输出功率 | 2×5.3W | 4Ω+33uH，THD+N=10%，VBAT=4.2V |
高保真输出功率 | 2×4.2W（典型） | 4Ω+33uH，THD+N=1%，VBAT=4.2V |
静态电流 | 8mA（D 类）/7mA（AB 类） | 典型值，VBAT=3.7V |
关断电流 | 1μA | 典型值，VBAT=3.7V |
总谐波失真 + 噪声 | 0.15% | PO=4W，4Ω+33uH，VBAT=4.2V |
D 类开关频率 | 510kHz | 典型值，VBAT=3.7V |
升压 LX 频率 | 800kHz | 典型值，VBAT=3.7V |
增益 | 典型 24dB（可调） | D 类模式，RIN=27kΩ |
过温保护阈值 | 180℃ | 芯片结温保护 |
启动时间 | 256ms | 典型值，Vdd=3.7V |
ESD 防护 | 人体静电 ±2000V / 机器模型 ±300V | 符合行业标准 |
三、核心功能亮点
1. 自适应电感升压技术
输出典型 6.5V 电压满足大功率需求。该设计兼顾高功率输出与低功耗节能，有效提升锂电池续航时间，延长电池使用寿命。
2. 双档防破音（ALC）精准控制
内置两种防破音模式，通过ALC 管脚灵活配置，满足不同产品音质与使用需求·高电平 / 悬空：防破音 1（AGC1，THD≈5%），平衡防破音效果与音频输出功率；
·接 250KΩ 下地：防破音 2（AGC2，THD≈1%），高保真防破音，严格抑制失真与破音；
·低电平：关闭防破音，满足高保真音频播放需求。
3. AB/D 类双模切换
通过EN 管脚实现 AB 类与 D 类模式精准切换，解决不同应用场景的核心痛点：
·D 类模式（EN=1.8-3.3V）：无需外部滤波器，低 EMI、高转换效率，适合便携设备长时间音频播放，降低功耗；
·AB 类模式（EN=1.0-1.3V）：有效减少功放对 FM 射频信号的干扰，适配集成 FM 功能的音频产品（如便携收音机、导航仪）；
·关断模式（EN<0.5V）：关断电流仅 1μA，实现超低功耗待机。
4. 完善的保护与抗干扰设计
• 全差分输入结构，大幅提升对 RF 噪声的抑制能力，减少外部电磁信号对音频信号的干扰，保证音频纯净度；
四、LTK5325应用信息

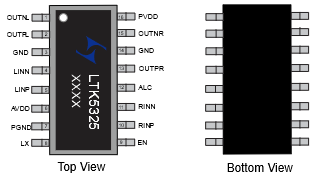

①LTK5325脚位图

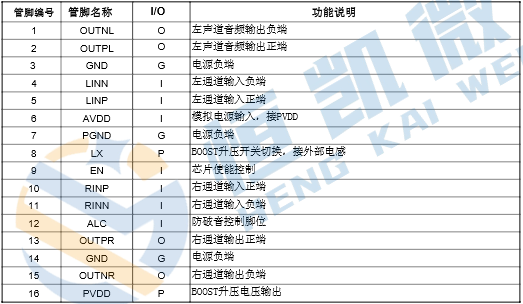

②LTK5325管脚说明

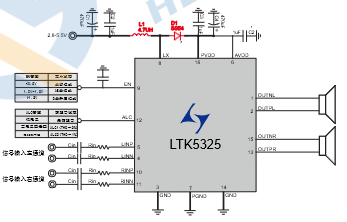

③LTK5325 DEMO应用示意图

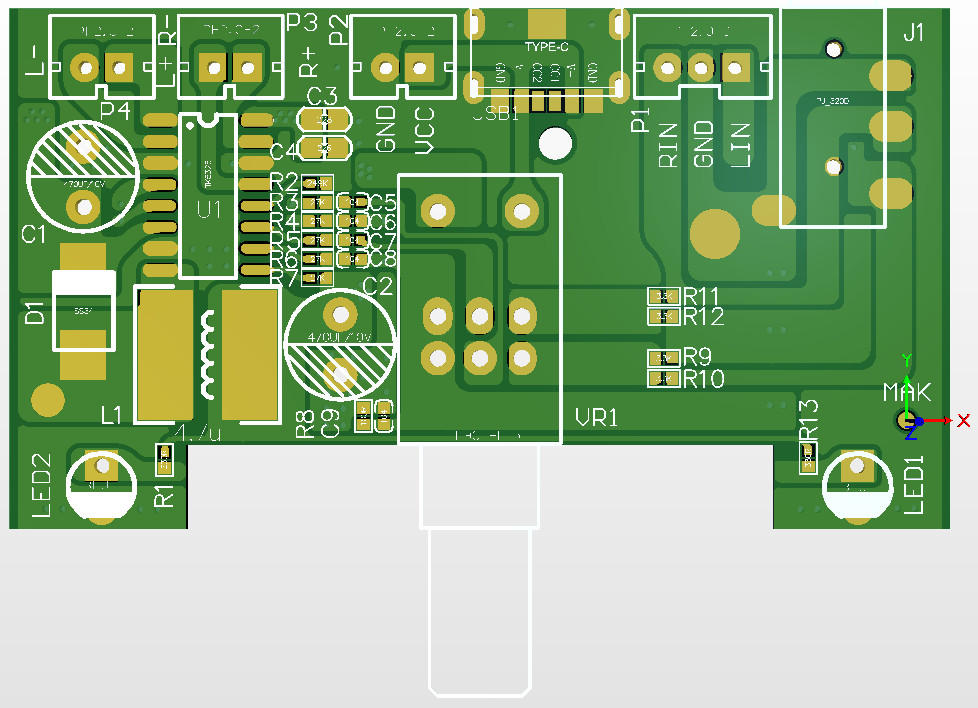

④LTK5325 DEMO板PCB顶层设计图

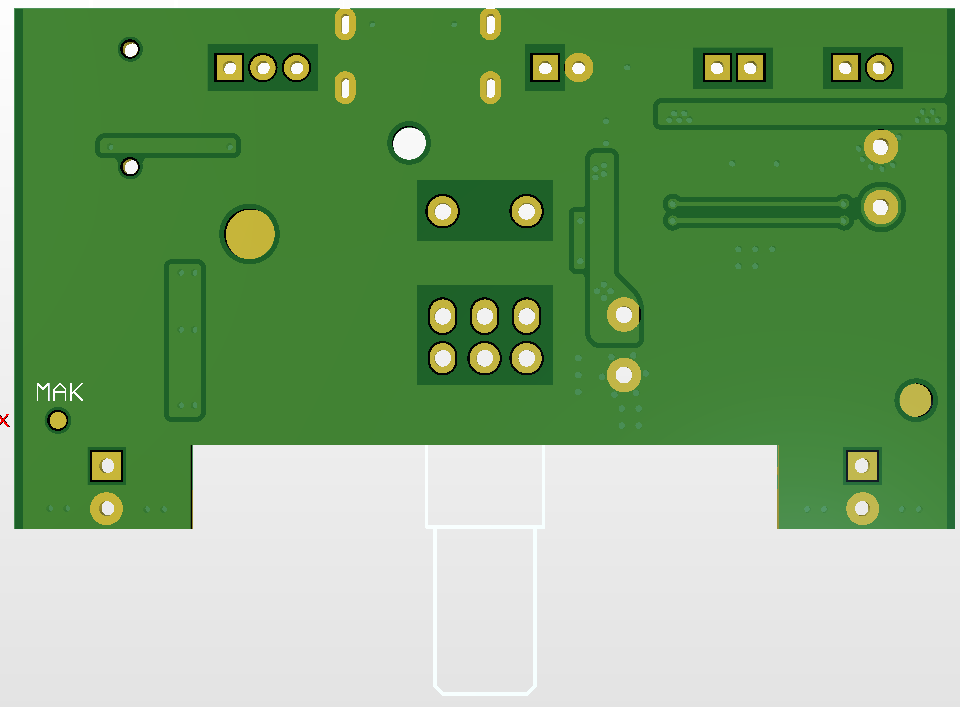

⑤LTK5325 DEMO板PCB底层设计图

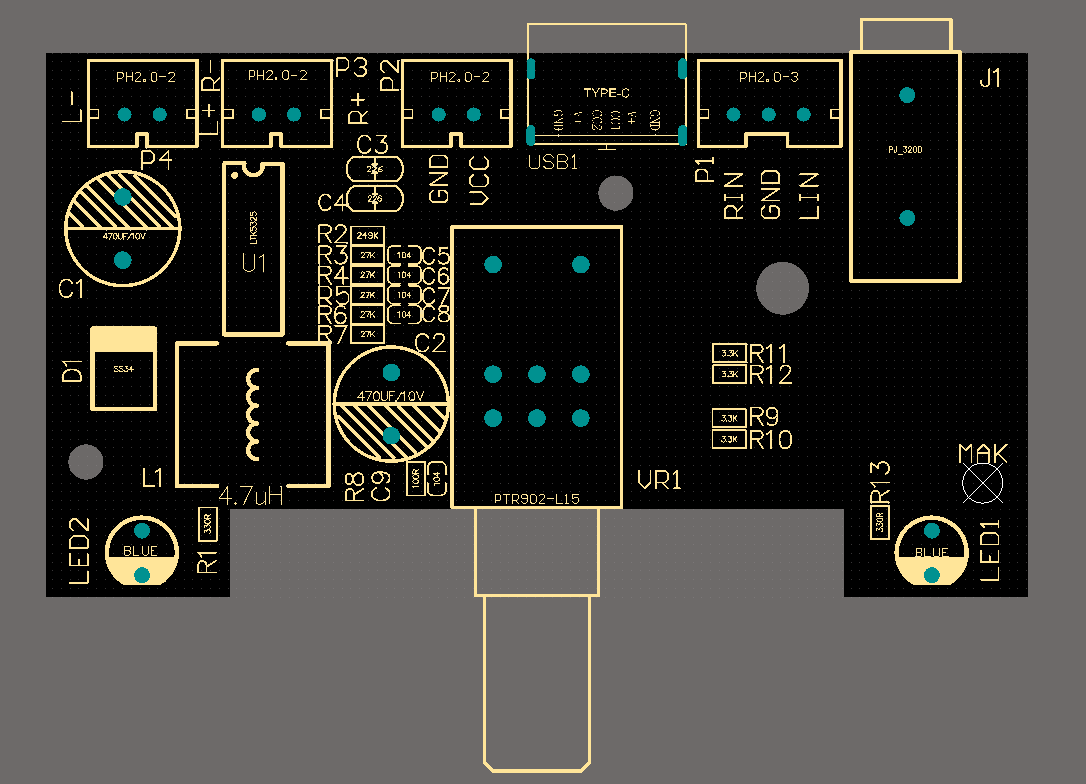

⑥LTK5325 DEMO板贴片图
五、典型应用
• 蓝牙音箱、便携迷你音箱、拉杆音箱
• 智能音箱、智能家居音频终端
• 便携式多媒体播放器、学习机等各类便携音频产品
六、总结
LTK5325 是恒凯微电子推出SOP-16 封装双声道 G 类音频功放
2.8-5.5V 单节锂电供电，4Ω+33uH 可持续输出 2×5.3W功率
内置自适应BOOST升压6.5V、双档防破音功能，支持 AB/D 类模式切换
兼具超低底噪、低 EMI 特性。芯片增益可调，过温保护，全差分结构抗干扰性强
外围电路简单，适配蓝牙音箱、智能音箱等各类便携音频产品
