LTK5309：工作电压2.8V-5.5V，电荷泵升压6.5V，4Ω 负载实现 5W功率输出 ESOP-8简洁封装，带防破音。单声道AB/D 类双模可切换

最便宜的电荷泵内置升压功放芯片

LTK5309  ESOP-8

工作电压2.8V-5.5V，电荷泵升压6.5V，4Ω 负载实现 5W功率输出

ESOP-8简洁封装，带防破音。单声道AB/D 类双模可切换

一、核心特性

1. 供电规格：2.8V-5.5V，适配消费类音频设备主流电源方案

2. 升压能力：内置自适应单电荷泵升压，升压至6.5V

3. 功率：4Ω 负载下实现 5W 额定输出，满足中小功率音频方案

4. 声道类型：单声道设计，匹配3Ω、4Ω、8Ω喇叭

5. 工作模式：AB/D 类双模可切换，D 类90%效率，AB 模式实现收音无干扰

6. 防破音：集成四种防破音自动增益控制（AGC）模式，全频段抑制破音失真

7. 封装形式：采用ESOP-8环保封装，封装小巧易布局；

8. 兼容特性：直接兼容HAA9809，_pin 对 pin 替换无额外适配成本，适配产品升级需求。

二、核心竞争优势

1. 自适应电荷泵升压设计，无需外接电感、二极管，大幅简化外围电路，降低 BOM 成本与 PCB 布局难度；

2. 双模工作模式兼顾实用性与音质，无需散热器，适配便携式低功耗设备

3， 宽压适配性强，可直接匹配锂电池等常见供电方式，场景覆盖度广，减少电源电路开发工作量

三、LTK5309应用信息

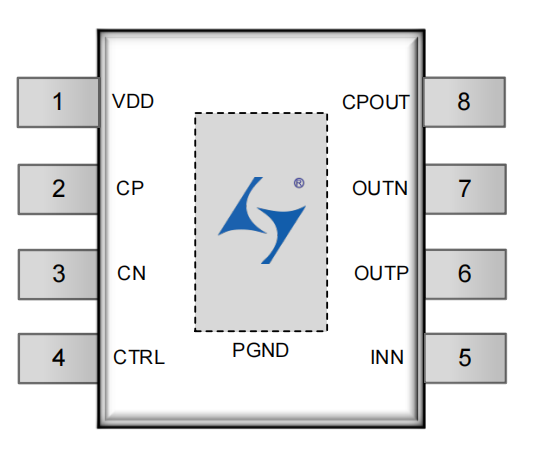

①LTK5309脚位图

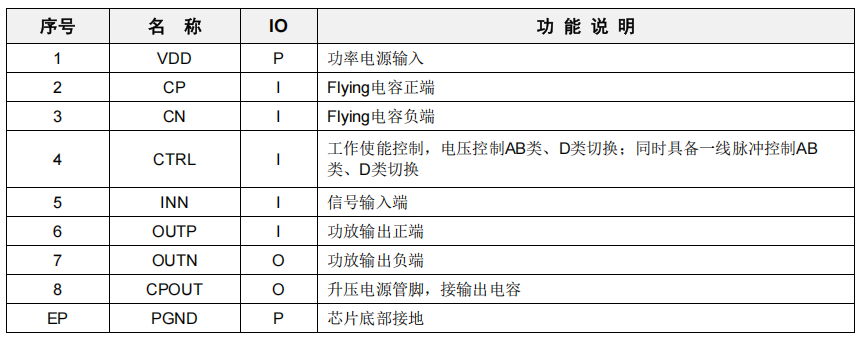

②LTK5309管脚说明

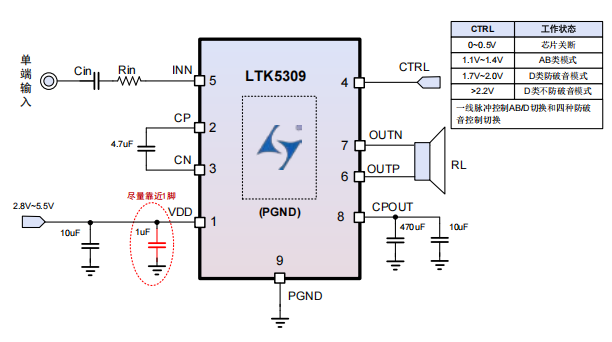

③LTK5309 DEMO应用示意图

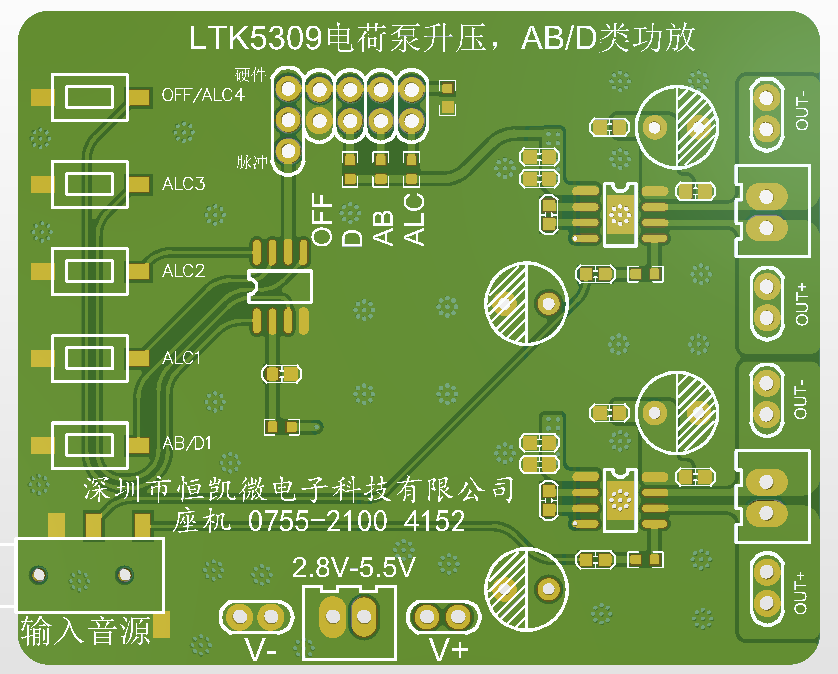

④LTK5309 DEMO板PCB顶层设计图

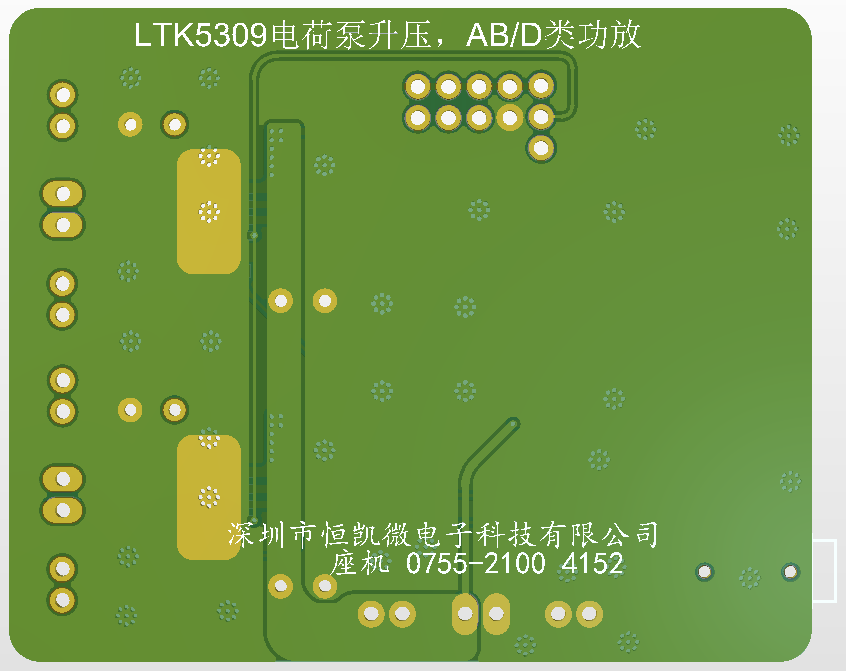

⑤LTK5309 DEMO板PCB底层设计图

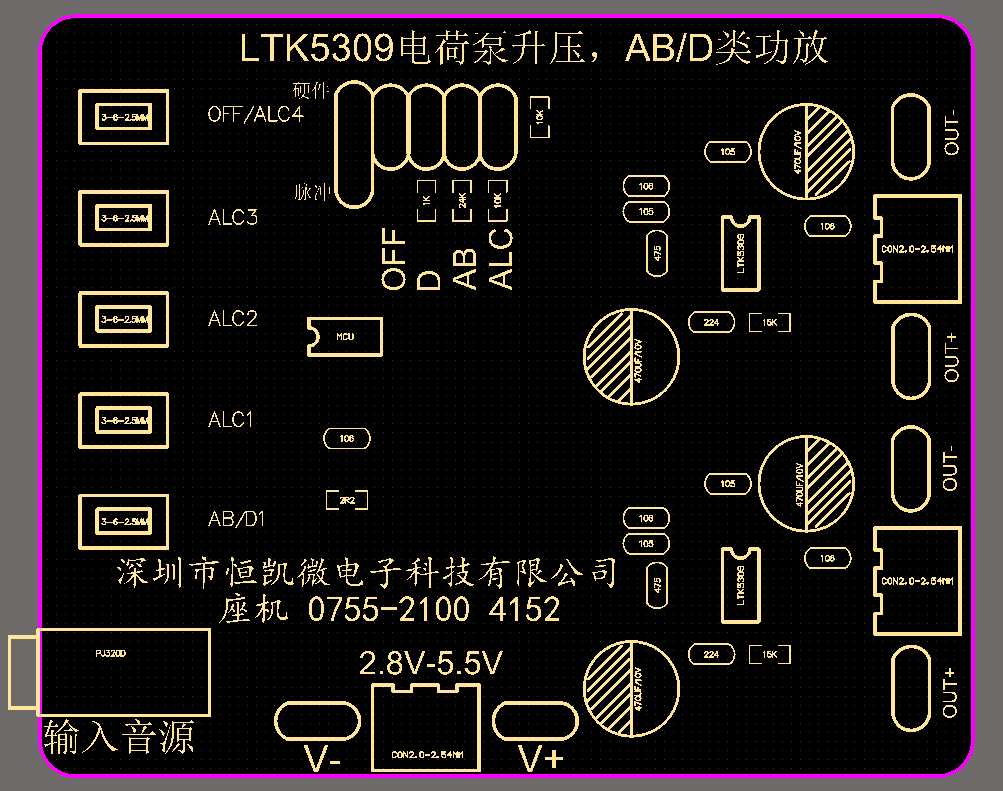

⑥LTK5309 DEMO板贴片图

四、总结

当前极致的成本压力，在3.7V单节锂电条件下，也能做到4Ω、5瓦功率的最佳选择，芯片外围最贵的仅是一个470UF的电解，其他元器件都是普通的电阻电容。极致的性价比也能为美好的音质注入灵魂，实现小价格大功率输出。
