LTK5315 ：消费类音频优选 单通道内置电荷泵升压6.5V，4欧5瓦。LTK5315 功放芯片解析

消费类音频优选

单通道内置电荷泵升压6.5V，4欧5瓦。LTK5315功放芯片解析

核心定位：单声道 AB/D 类音频功率放大器，内置自适应6.5V电荷泵升压，兼容CS5230，CS5250，消费类音频产品打造高性价比、高性能的音频放大器解决方案。

一、核心亮点

1、宽压供电：工作电压范围2.8V-5.5V，兼容各类锂电、直流5V供电场景。

2、自适应单电荷泵升压：内置6.5V自适应电荷泵升压电路，无需额外电感、二极管，简化外围设计,音乐幅度较小时升压电路不工作，大信号时自动升压，兼顾功耗与输出功率。

3、高功率输出：D 类模式下，4.2V/4Ω 可实现5W功率额定输出,

5V/4Ω 下输出功率超 5W，轻松驱动常规扬声器。

4、AB/D 类双模切换：支持 AB/D 类工作模式切换，AB 模式下收音无干扰，D 类模式效率 90%，无需散热片，兼顾音质与能效。

5、多重防破音设计：集成四种防破音自动增益控制（AGC）模式，搭配优异的爆破声抑制电路，有效避免大信号下的破音失真，提升音频播放体验。

6、小型化封装：采用ESOP-10封装，封装尺寸小巧，节省 PCB 板布局空间

7、兼容CS5230引脚 / 功能兼容，可直接替换，降低产品改板成本，方便现有方案快速迭代。

二、关键性能补充

✓超低底噪，噪声输出低至 69μVrms，全差分结构，有效抑制 RF 噪声，电源抑制比（PSRR）出色，抗干扰能力强；

✓支持一线脉冲 / 硬件电平两种控制方式，灵活切换工作模式。

三、典型应用场景

蓝牙音箱、智能音箱、导航仪、智能家居设备、各类扩音器 / 扬声器、便携式消费类产品等。

四、LTK5315应用信息

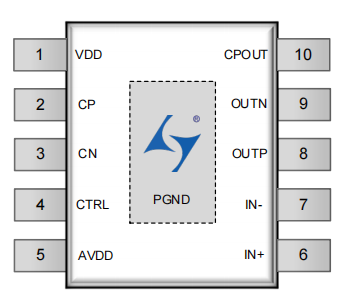

①LTK5315脚位图

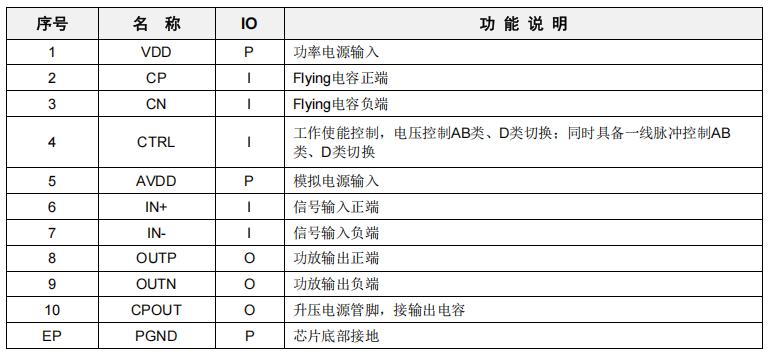

②LTK5315管脚说明

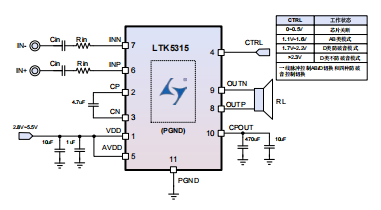

③LTK5315 DEMO应用示意图

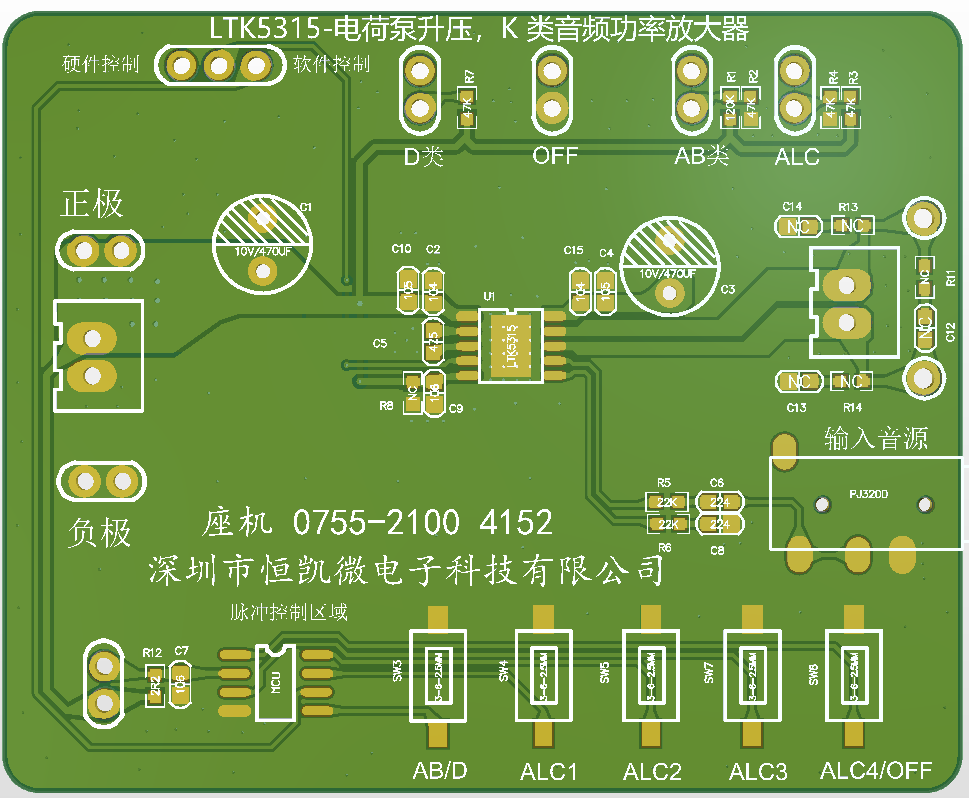

④LTK5315 DEMO板PCB顶层设计图

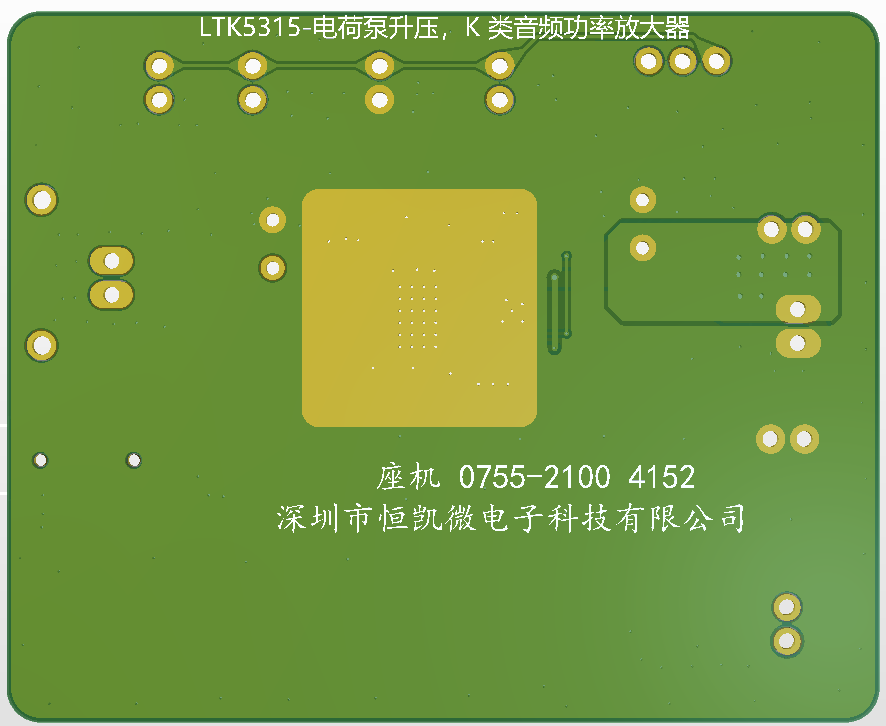

⑤LTK5315 DEMO板PCB底层设计图

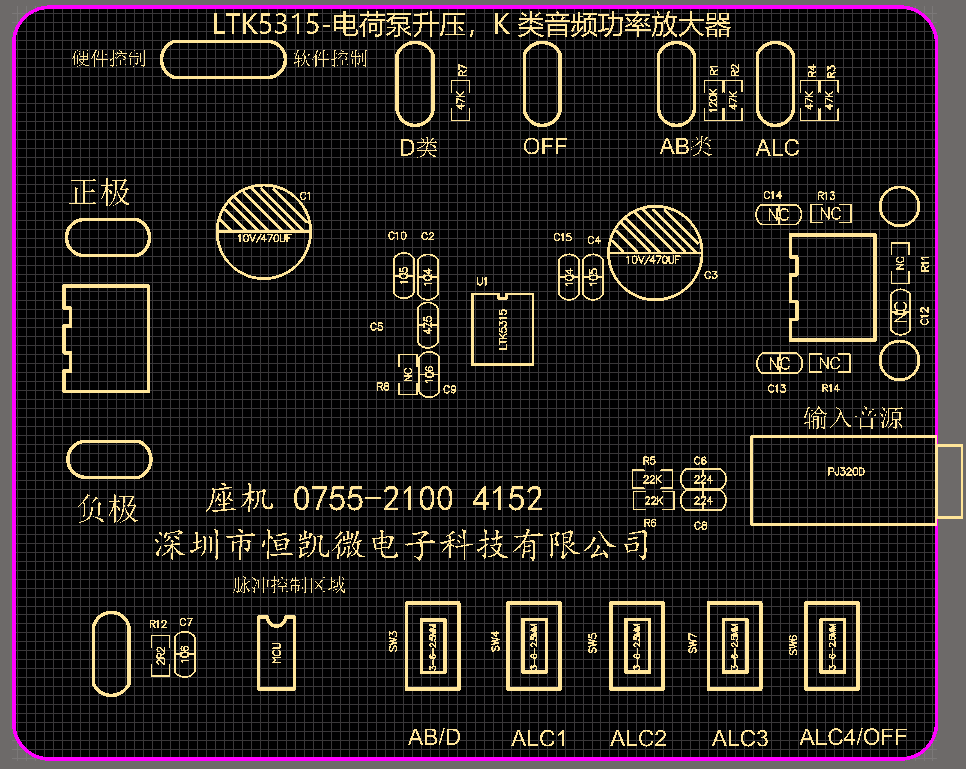

⑥LTK5315 DEMO板贴片图

五、核心优势总结

LTK5315 集自适应升压、AB/D 双模、5W 高功率、多重防破音于一体，兼顾高性能、低功耗、小体积、易设计四大核心优势，是消费类单声道音频产品的高性价比优选方案。
