LTK5317：兼容 AW8733，K 类功放实力派

LTK5317：兼容 AW8733，K 类功放实力派

一、芯片基础概述

LTK5317专为功能机，老人机，播放器等主板紧凑、空间狭小的产品研发而生！

自适应单电荷泵升压6.5V，支持 AB/D 类双模切换

功率6欧3.4W，直接兼容 AW8733 芯片

采用QFN-16L小体积封装，外围简单

工作电压 2.8V-5.5V，高功率输出、低失真、防破音等特性

二、核心特性亮点

1、自适应单电荷泵升压：内置自适应升压电路，无需外接电感、二极管，简化外围电路并降低成本；升压状态随音频信号幅度智能切换，小信号时直连电源供电，大信号时自动升压至最高 6.5V

2、宽压适配，供电灵活：工作电压精准覆盖2.8V-5.5V，适配锂电池等便携式设备常见供电方案，不同电压下均能保持稳定功率输出

3、高功率输出，驱动能力强：D 类模式 10% THD+N 失真标准下，3.7V 供电、6Ω 负载稳定输出 3.4W 功率，8Ω 负载输出功率达 2.8W 以上，轻松驱动中小功率扬声器

4、多重防破音，音质更稳定：集成四种防破音自动增益控制（AGC）模式，可通过一线脉冲或硬件电平灵活调控，有效抑制大信号下的破音问题

5、AB/D 双模切换，场景适配性高：支持 AB 类与 D 类模式自由切换，D 类模式效率高达 90%，无需额外散热片

6、小巧环保封装，布局便捷：采用QFN-16L环保封装，封装尺寸紧凑，大幅节省 PCB 板布局空间，适配便携式音频设备的小型化设计需求。

三、LTK5317应用信息

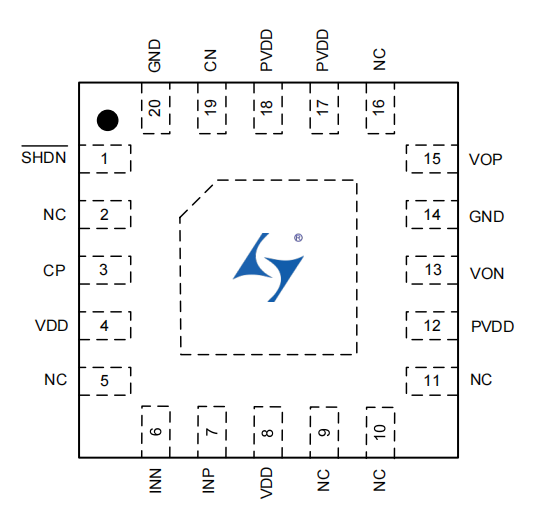

①LTK5317脚位图

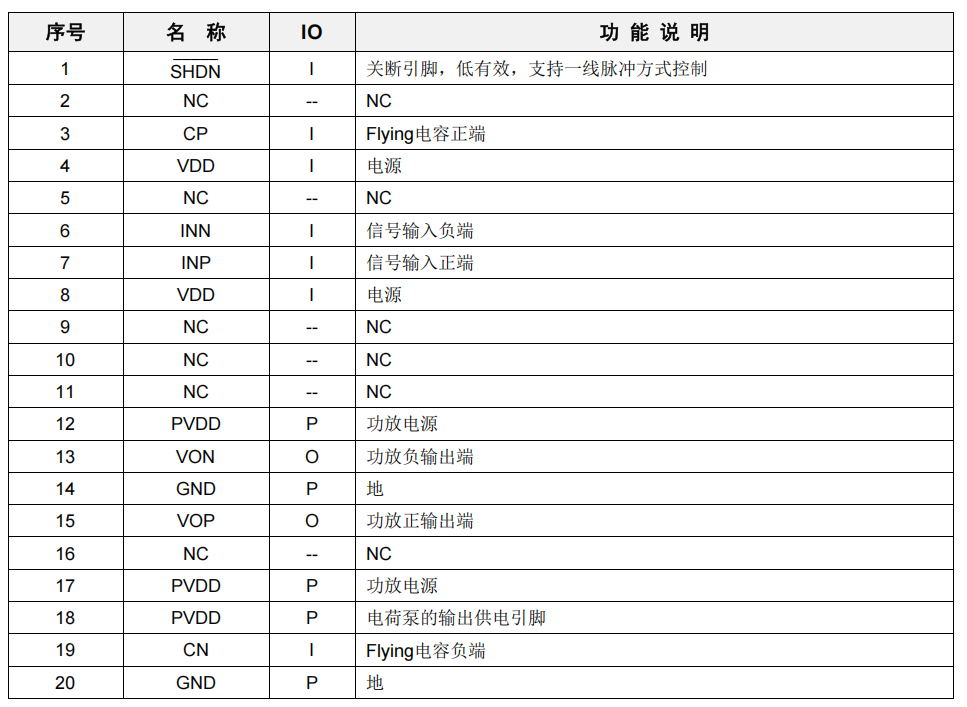

②LTK5317管脚说明

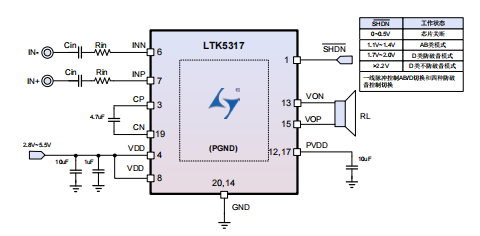

③LTK5317 DEMO应用示意图

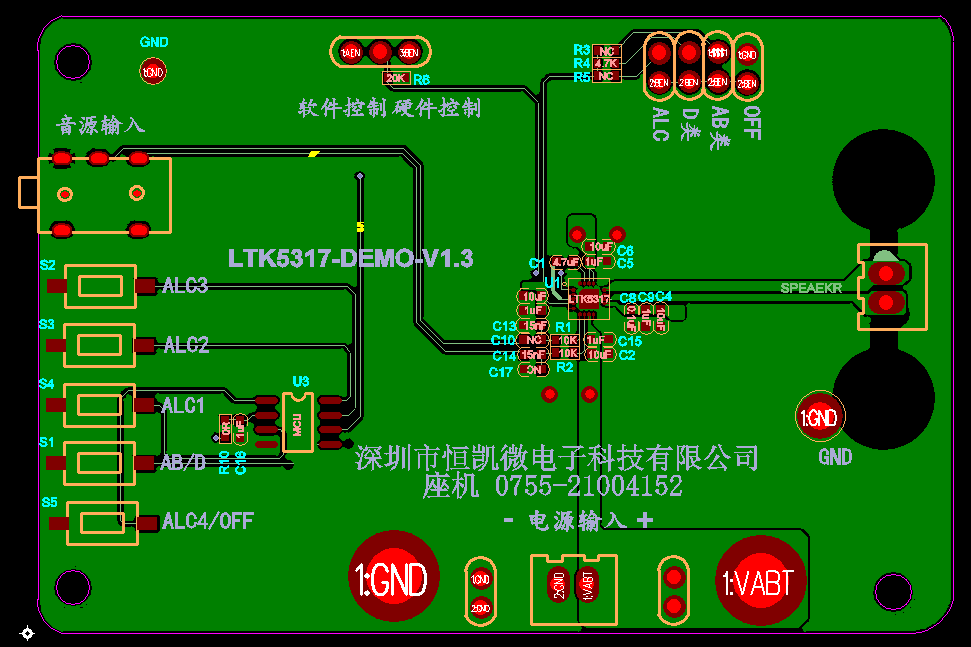

④LTK5317 DEMO板PCB顶层设计图

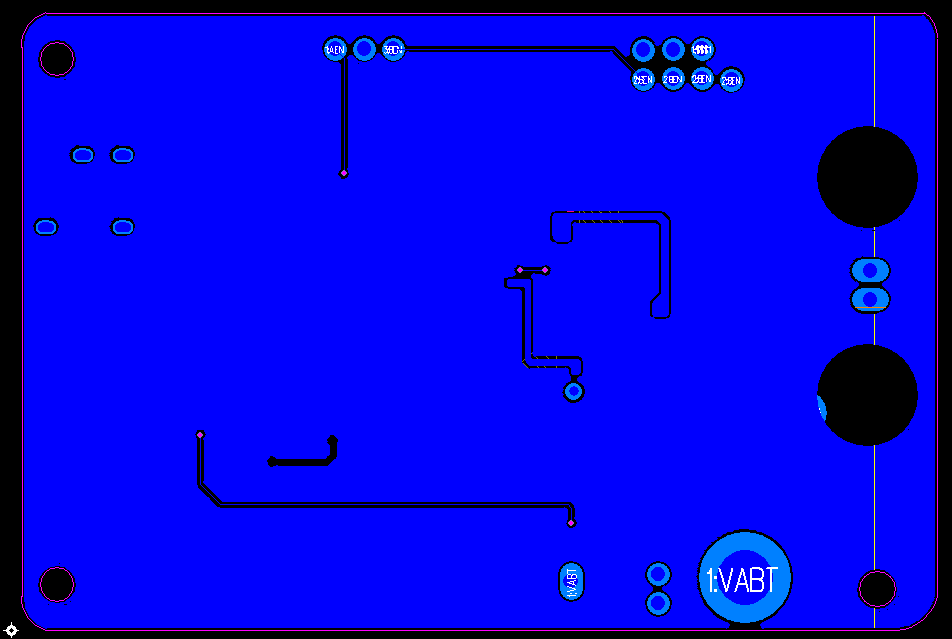

⑤LTK5317 DEMO板PCB底层设计图

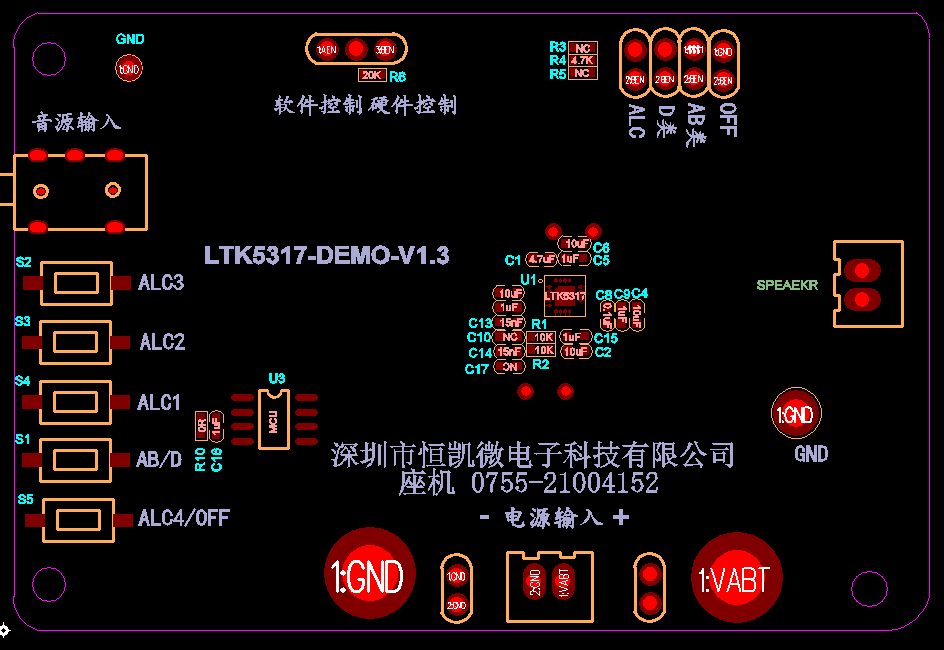

⑥LTK5317 DEMO板贴片图

四、芯片核心价值

LTK5317 将自适应升压、高功率输出与多重防破音技术融合，同时通过 AB/D 双模切换、AW8733 兼容、简化外围电路等设计，在保证高音质、高稳定性的基础上，有效降低硬件设计、生产成本；搭配低底噪、超低静态电流等附加优势，成为等各类消费类音频产品的理想功放芯片。
